沈阳脚手架受力的分析

发布时间:2020-10-28    来源:沈阳脚手架旭利厂家

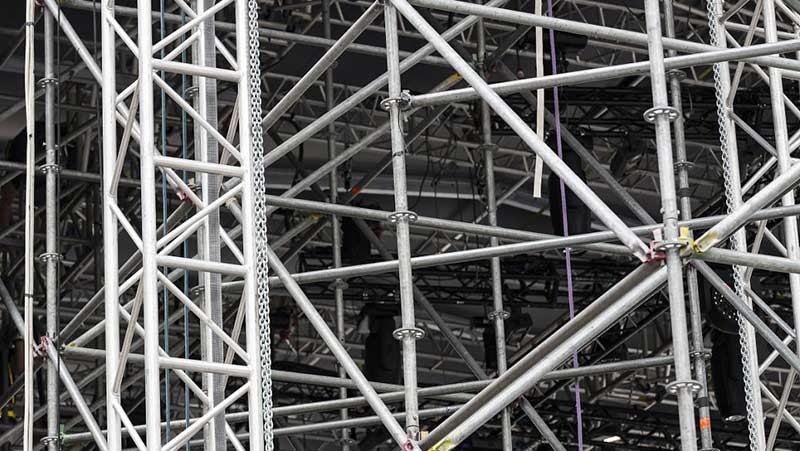

  沈阳脚手架是由各受力杆件组成的结构单元。横向水平杆(小横杆)、纵向水平好(大横杆)和立杆等杆件组成了承载框架,剪刀撑和连墙件主要是保证脚手架的整体刚度和稳定性,增加抵抗垂直和水平荷的能力。
  以扣件式钢管脚手架为例,脚手架上的荷载传递途径是:脚手板上的全部竖向荷载作用在横(或纵)向水平杆上,并通过扣件传递到杆上,最后由立杆传递给基础。水平风荷则是通过连墙件传递给建筑物。扣件式钢管脚手架各部件基本受力情况如下:
  (1)垫板与底座,主要是受压同时受冲剪配件,将立杆传来的荷载向地面,增加对地面的受力面积,提高基础的抵抗力。
  (2)立杆,是组成脚手架的主体构件,主要承受压力,同时他是受弯构件,是脚手架结构的支柱。
  (3)扫地杆,主要作用是限制脚手架立杆在荷载作用下底部发生的位移,同时减小由于基础不均匀沉降而造成脚手架的倾斜,主要承受拉力和压力。
  (4)纵向水平杆,是组成脚手架的主体构件,是受弯、受拉件。
  (5)横向水平杆,是组成脚手架的主体构件,是受弯杆件,同时也承受脚手板传来的荷载,是脚手架受力和传力的主体。
  (6)剪刀撑,是限制脚手架框架变形的构件,主要承受拉力和压力,通过旋转抑件的抗滑力将力传递给连接的立杆或横向水平杯。
  (7)连墙件,是将脚手架承受的风荷载和其他水平荷载有效地传递到主体结构上的构件。并能够限制脚手架的竖向变形。在承受拉力。压力的同时又承受结点自身的扭力。
  (8)防护栏杆,主要是受弯和受拉杆件,通过与立杆连接的将所承受的水平力传到立杆上。
